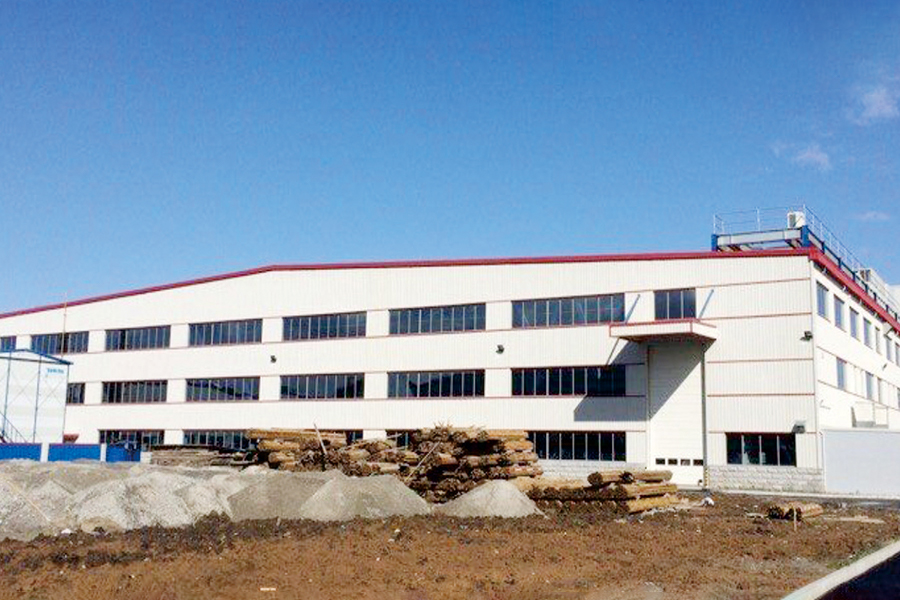

Changchun Elringklinger Ltd.

Proyekto ng Changchun Elringklinger Ltd
Ang kabuuang lugar ng gusali ng proyekto ay humigit-kumulang 8,600 m². Ang workshop ay 90.6 metro ang haba at 95.4 metro ang lapad, na may span na 35.8 m 31.6 m 28.0 m, at isang bay spacing na 11.05 m. Ang taas ng gusali ay 17.5 m, na may kabuuang pagkonsumo ng bakal na 1,123 tonelada. Pangunahing isang palapag ang istraktura na may bahagyang mga lugar na maraming palapag.
Ang mga roof beam ay solid-web H-section steel beam, na may ilang lokal na steel beam na idinisenyo bilang truss structures. Ang mga base ng column ay naka-angkla gamit ang mga anchor bolts. Ang mga steel column ay pangunahing binubuo ng solid-web H-section steel column, na may partial box-section steel column. Ang horizontal roof bracing at inter-column bracing ay nakaayos sa parehong transverse at longitudinal na direksyon upang bumuo ng isang matatag na steel frame system.

Sistema ng Sobre:
· Panlabas na panel ng bubong: 0.6 mm / 490 profile / galvanized / PVDF coating
·Insulation: 100 mm / 16 kg/m² insulation wool na may aluminum foil
·Roof inner panel: 0.476 mm / Q900 profile / PE / galvanized
· Panlabas na panel ng dingding: 0.6 mm / aluminum-zinc coated steel / PVDF coating
·Insulation: 100 mm / 16 kg/m² insulation wool na may aluminum foil
·Paloob na panel sa dingding: 0.476 mm / Q900 profile / PE / galvanized

Mga Hamon sa Proyekto:
Ito ay isang proyektong namuhunan ng Aleman. Kasama sa structural system ang parehong H-section steel column at box-section column. Ang istraktura ng bubong ay binubuo ng H-section steel beam pati na rin ang truss-type na steel beam na binuo sa site. Mayroon ding mga partial floor beam na may hindi pare-parehong antas ng elevation, na nagreresulta sa isang kumplikadong sistema ng istruktura. Isinagawa ang konstruksyon sa panahon ng taglamig, na may mababang temperatura ng kapaligiran at isang minimum na temperatura na −20°C sa panahon ng konstruksiyon. Sa ilalim ng malupit na mga kondisyong ito, ang mga procurement, management, at construction team ng kumpanya ay nagtutulungan nang malapit upang malampasan ang iba't ibang di-kanais-nais na mga salik at matagumpay na nakumpleto ang lahat ng kontraktwal na trabaho ayon sa iskedyul, na may tiyak na kalidad, dami, at kaligtasan, sa ganap na pagsunod sa mga kinakailangan sa kontrata.
