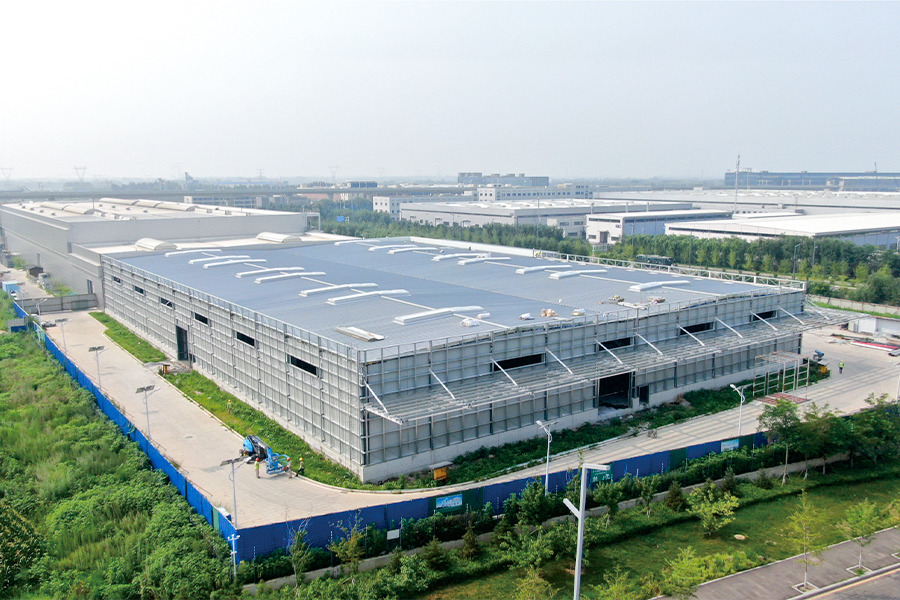

Georg Fischer Casting Solutions Shenyang Co., Ltd

Gumagana ang Steel Structure para sa Phase I at Expansion Project ng Georg Fischer Casting Solutions Shenyang Co., Ltd.

Phase I Project:
Sa Zone D ng Workshop No. 1, ang gusali ay may haba na 21.5 m, isang lapad na 45 m, at isang taas ng bubong na 8.5 m.
Ang mga Zone F at G ay may haba na 54.8 m, lapad na 45 m, at taas ng tagaytay na 14.51 m.
Ang proyekto ay gumagamit ng reinforced concrete columns na may steel beam. Ang sistema ng bubong ay binubuo ng steel floor decking na may waterproof membrane na naka-install sa itaas. Ang wall system ay binubuo ng mga masonry wall na may panlabas na steel framing at rock wool sandwich panel.
Ayon sa iba't ibang mga kinakailangan sa pag-andar, maraming mga gusali na may iba't ibang span at taas ay pinagsama. Ang taas ng parapet ay 15.5 m, 11.3 m, 10 m, at 7 m ayon sa pagkakabanggit. Ang maximum span ay 27.4 m. Ilang 50-toneladang overhead crane ang naka-install sa mga linya ng grid AA–D.
Ang bawat steel frame beam ay binubuo ng limang steel beam segment, na may isang solong span na humigit-kumulang 27.4 m. Ang kabuuang bigat ng mga roof beam ay higit sa 180 tonelada, at ang mga crane girder ay tumitimbang ng humigit-kumulang 100 tonelada. Ang mga materyales na bakal ay Q355B at Q235B, ayon sa tinukoy ng disenyo.

Phase I Expansion Project:
Ang Workshop No. 2 ay may haba na 97.54 m, lapad na 67.1 m, taas na 9.7 m, at maximum na span na 33.46 m. Ang mga materyales na bakal ay Q355B at Q235B alinsunod sa mga kinakailangan sa disenyo.
Ang istraktura ay binubuo ng mga haligi at beam ng bakal, na may mga beam sa bubong na gawa sa solid-web na H-section na bakal. Ang mga base ng column ay naka-angkla gamit ang mga anchor bolts. Ang mga haligi at beam ng bakal ay gumagamit ng mga H-section. Ang roof bracing at inter-column bracing ay ibinibigay sa parehong transverse at longitudinal na direksyon upang bumuo ng isang matatag na matibay na frame system.

Pangunahing Istruktural na Paglalarawan:
Ang pangunahing frame ay gumagamit ng Q355B na bakal, na may welded H-section steel column at beam. Ang lahat ng mga bahagi ng bakal ay shot-blasted sa Sa 2.5 grade. Ang mga purlin ng bubong at dingding ay nabuo mula sa galvanized Q355B steel strips.
Material Yard No. 7:
Ang bakuran ng imbakan ng materyal ay may haba na 11 m, isang lapad na 48 m, isang cantilevered eave na taas na 6.55 m, at isang span na 11 m. Ang mga materyales na bakal ay Q355B at Q235B ayon sa mga kinakailangan sa disenyo.
Ang istraktura ay gumagamit ng mga haligi at beam na bakal, na may mga beam sa bubong na gawa sa solid-web na H-section na bakal. Ang mga base ng column ay naka-angkla gamit ang mga anchor bolts. Kasama sa mga steel column ang parehong H-section column at box column. Nakaayos ang roof bracing at inter-column bracing sa transverse at longitudinal na direksyon, na bumubuo ng stable steel frame system.
